穿流帶式干燥機 設備概述
目前小塊的物料及纖維質物料的干燥使用較多的設備有箱式干燥機、隧道式干燥機和網帶式干燥機三大類。前兩種為間歇式生產,勞動強度大、自動化程度低、不可控因素多;網帶式干燥機實現了物料進出的連續性和自動化,生產效率高,符合現代化大生產的發展需求,因此被廣泛應用。
帶式干燥機在工業上的應用極廣,在全密閉的環境中完成干燥過程,避免了粉塵外泄。適用于不允許碎裂的物料。被干燥物料是以靜止?fàn)顟B(tài)置于輸送帶上進行干燥,物料不會有破損。成品質量好。被干燥物料都具有相同的干燥時間,能保證物料的色澤一致、含水率均勻。
DWT系列穿流帶式干燥機是百得干燥開發生產的新一代帶式干燥設備,主要結構特點是將換熱器放置于網帶上下位置,熱風循環方式為縱向多單元串聯循環,具有加熱均勻,熱利用率高的優點??捎糜谕笟庑暂^好的片狀、條狀、顆粒狀和部分膏狀物料的干燥。對于脫水蔬菜、中藥飲片等含水率高、無細小粉粒產生的物料具有干燥速度快、蒸發強度高、產品質量好等優點。

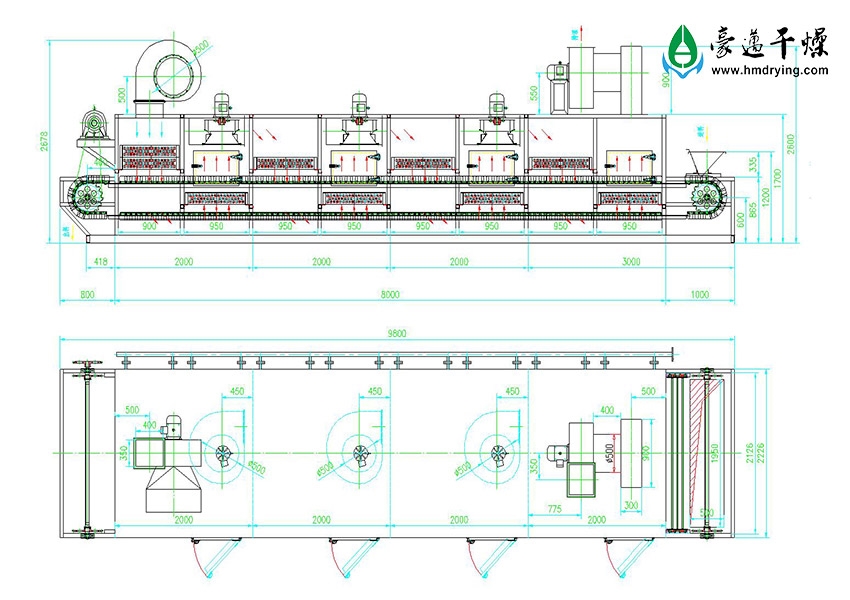

穿流帶式干燥機 設備結構圖
穿流帶式干燥機 工作原理
穿流帶式干燥機由若干個獨立的單元所組成。每個單元由箱體,輸送網帶和傳動系統,循環風機,加熱裝置,單獨或公用的新鮮空氣抽入系統和尾氣排出系統。單元數量可根據需要確定,對于干燥介質的風量、溫度、濕度和尾氣循環量等操作參數可進行獨立控制,從而保證帶干機的可靠性和操作條件的優化。
料斗中的物料由加料器均勻的鋪在不銹鋼絲網上,由傳動電機帶動網帶在干燥箱內勻速移動。干燥段由若干單元組成,熱風在兩個(或幾個)單元內內縱向循環,新鮮空氣由風機吸入干燥機腔內,通過換熱器加熱,熱空氣穿過物料層與物料熱交換,進入下腔,然后流向下一個單元,降溫的熱空氣再經換熱器進行二次加熱后,穿透網帶與物料再次熱交換,最后濕熱空氣由排濕風機排出,完成干燥。每臺干燥機單元數量可根據物料的特性、工藝要求的確定。
穿流帶式干燥機 設備特點
(1) 帶干機操作靈活,濕物料進入帶干機內后,干燥過程在完全密封的箱體內進行,勞動條件較好,避免了粉塵的外泄。
(2) 帶干機中的被干燥物料隨同輸送帶移動時,物料顆粒間的相對位置比較固定(可認為是固定床),具有基本相同的干燥時間。對于物料色澤變化或含水率要求均勻的某些干燥過程來說,帶干機是非常適用的。此外,物料在帶干機上受到的振動和沖擊很輕微,物料顆粒不易破碎,因此也適用于干燥某些不允許破碎的物料(如食品)。
(3) 帶干機不僅可對物料進行干燥,有時還可對物料進行焙烤,燒成或熟化處理操作。
(4) 帶干機結構不復雜,安裝方便,能長期運行,發生故障時,可進入箱體內部檢修,維修方便。
(5) 缺點:占地面積大,運行時噪音較大。
穿流帶式干燥機 技術優勢
(1) 被干燥物料由進料端經加料裝置被均勻分布到輸帶上,由電機經變速箱帶動,可以調速。
(2) 熱風循環方式為縱向多單元串聯循環,換熱器放置于網帶上下位置加熱均勻,熱利用率高。

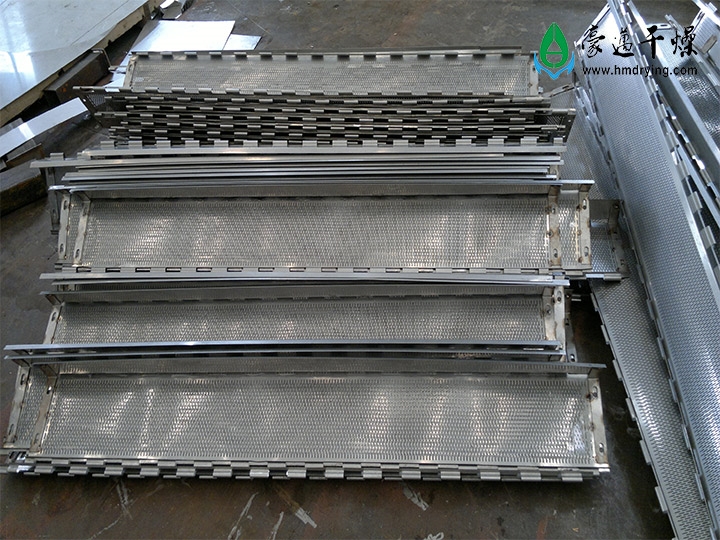

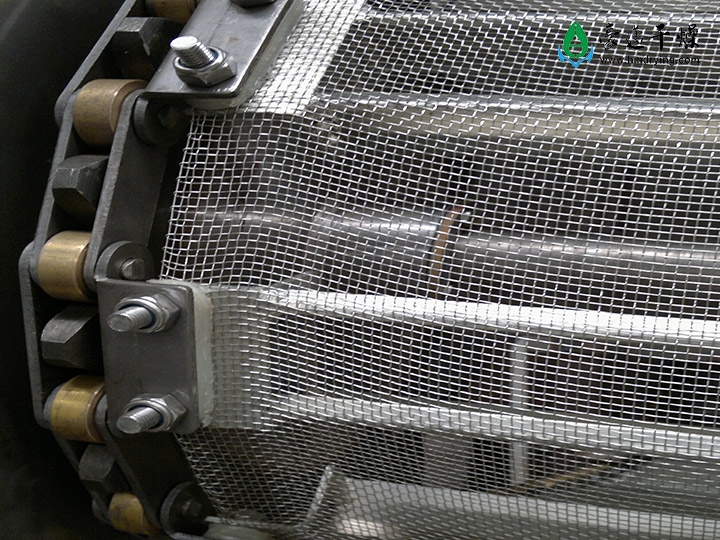

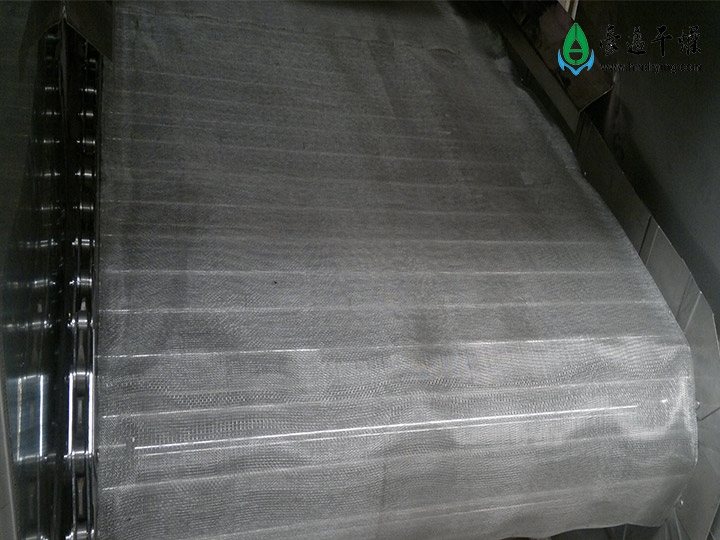

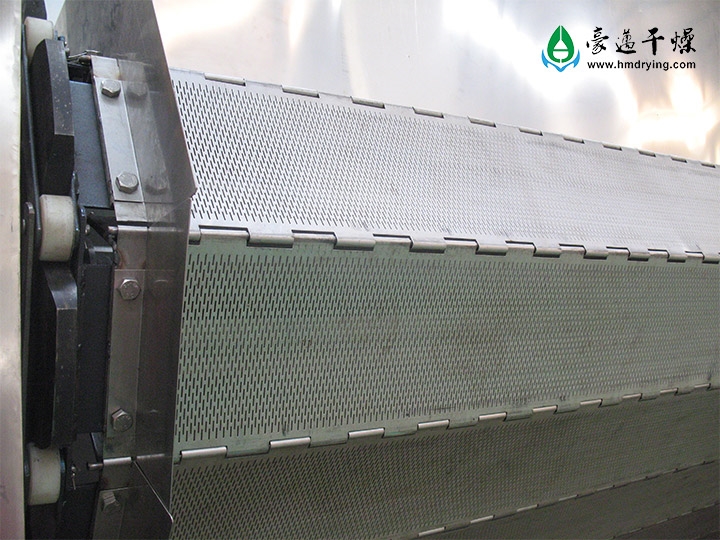

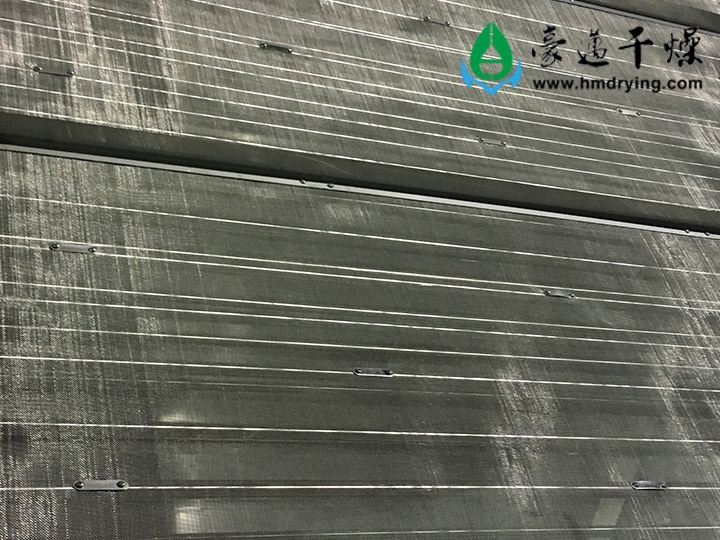

(3) 根據物料性質要求,可選擇各種結構的不銹鋼方格絲網、異形網、不銹鋼沖孔鋼板帶等傳送帶。(注:設備標配為不銹鋼絲網)
(4) 熱風穿流帶式干燥機廣泛應用于食品,化纖,皮革,林業,制藥和輕工行業中,在無機鹽及精細化工行業中也常有應用。

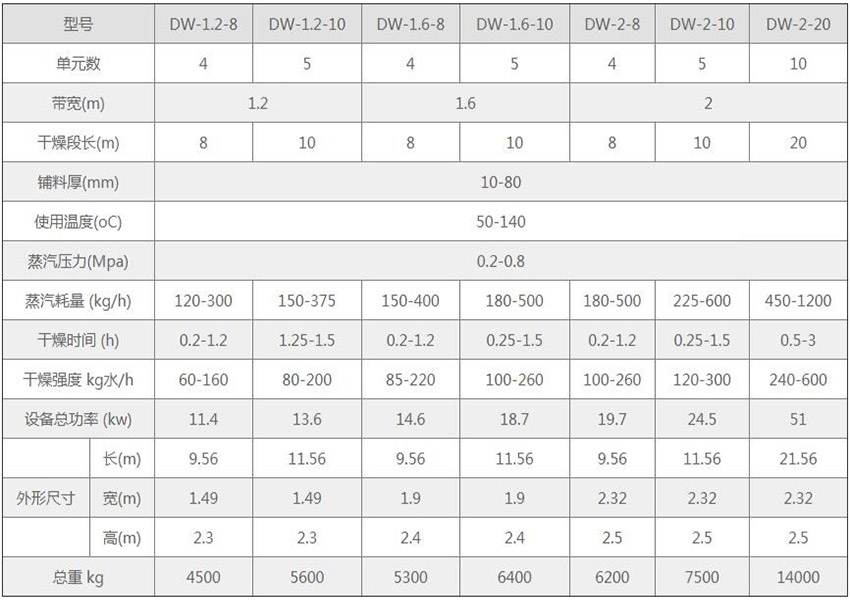

穿流帶式干燥機 技術參數表

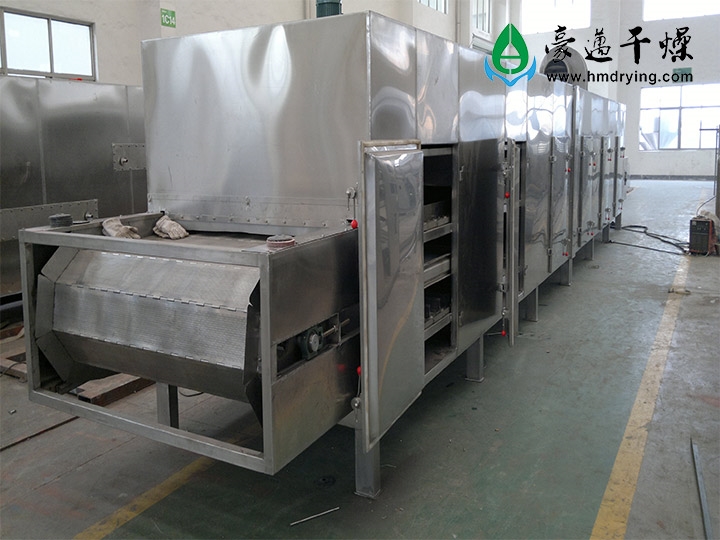

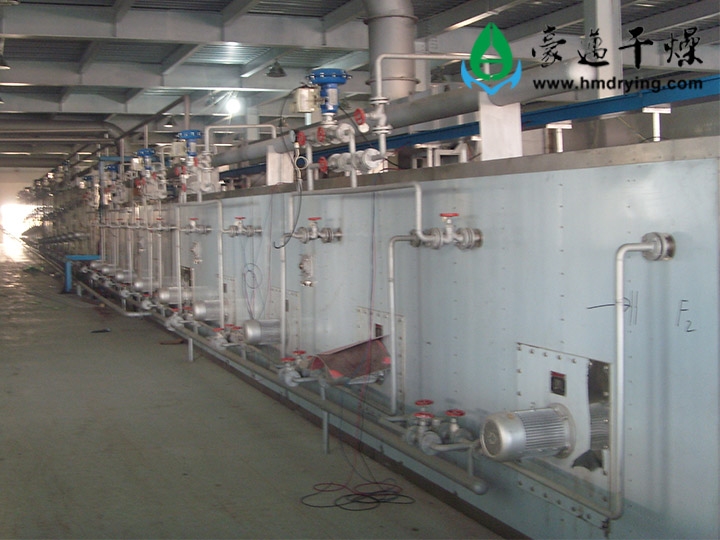

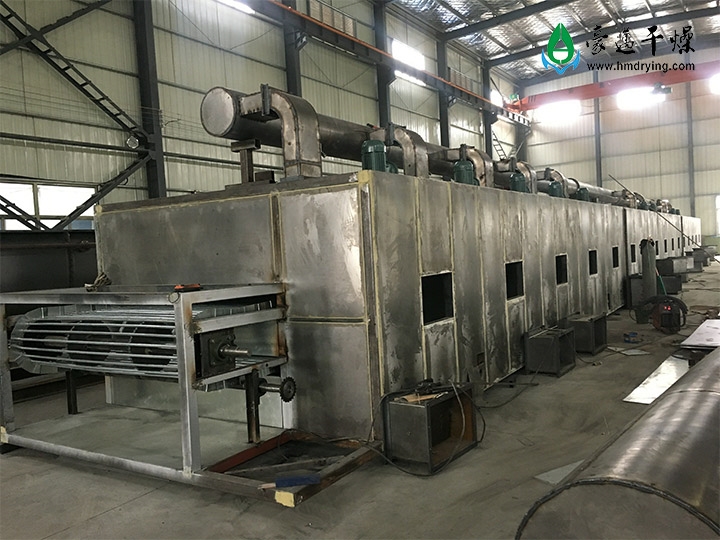

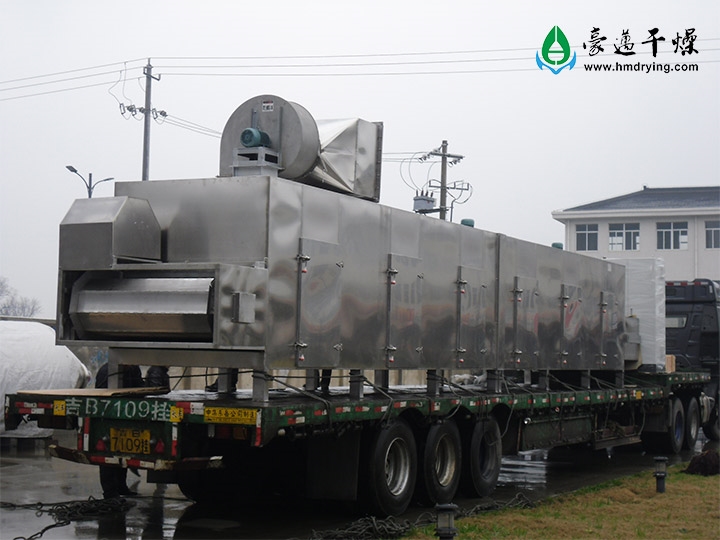

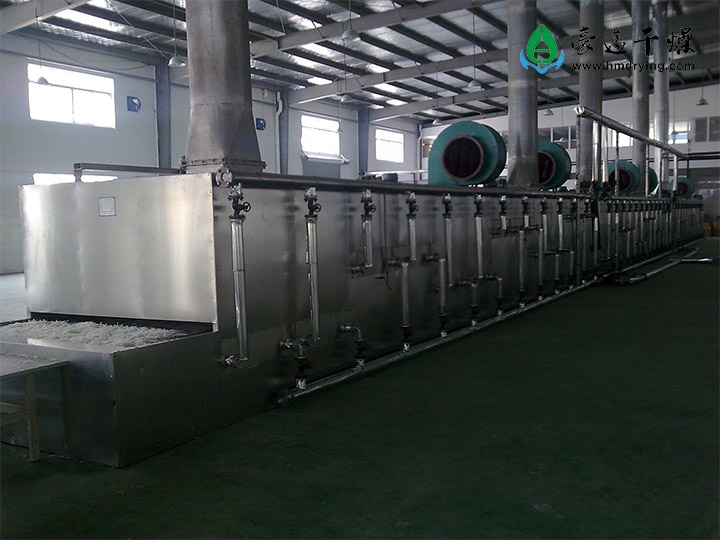

穿流帶式干燥機 生產照片
